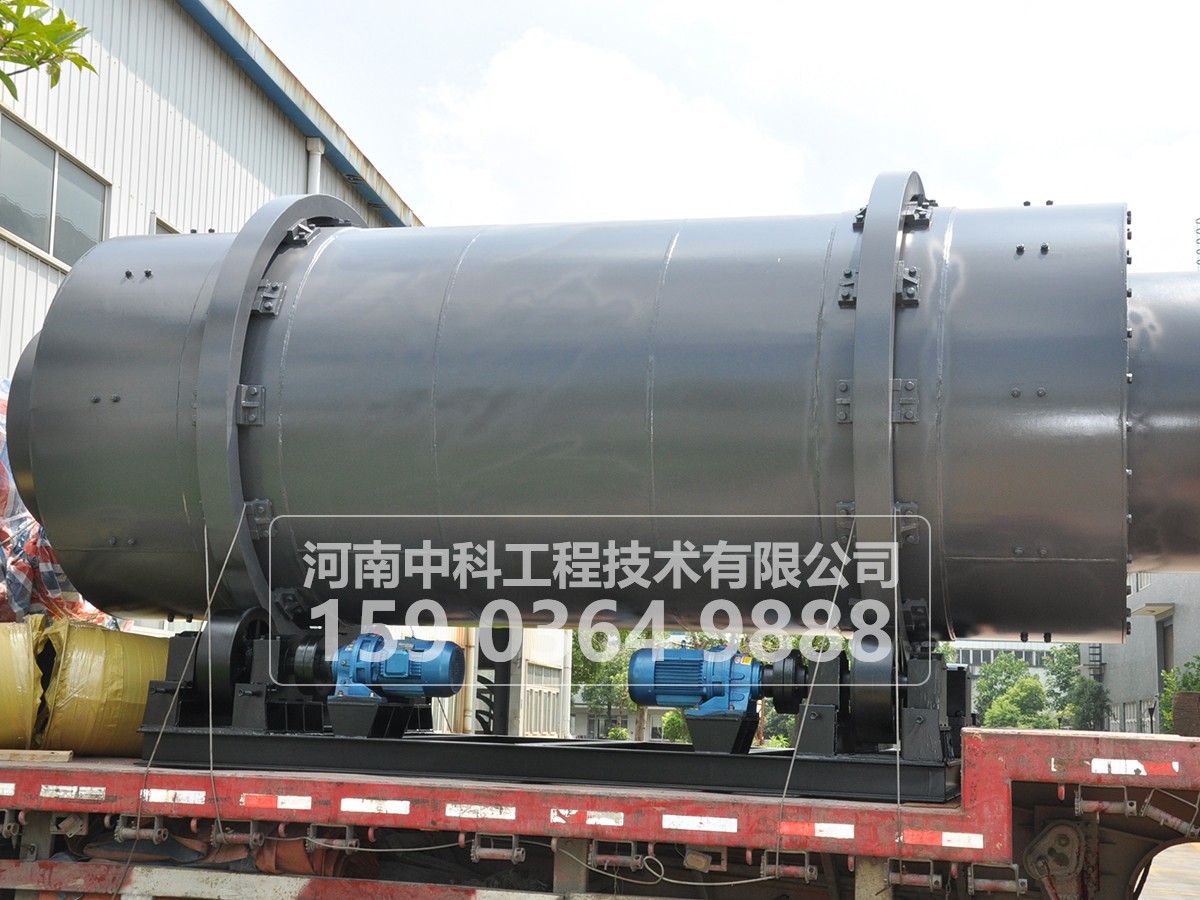

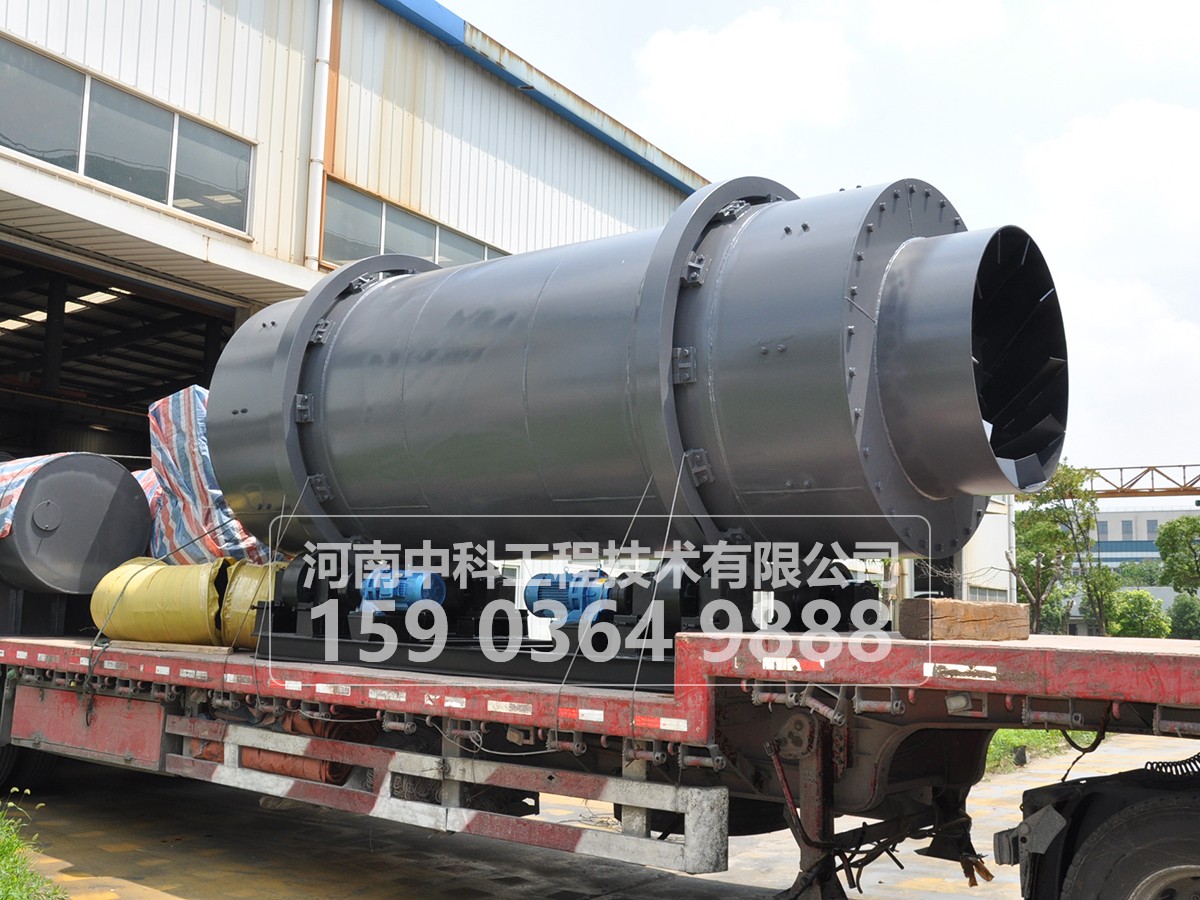

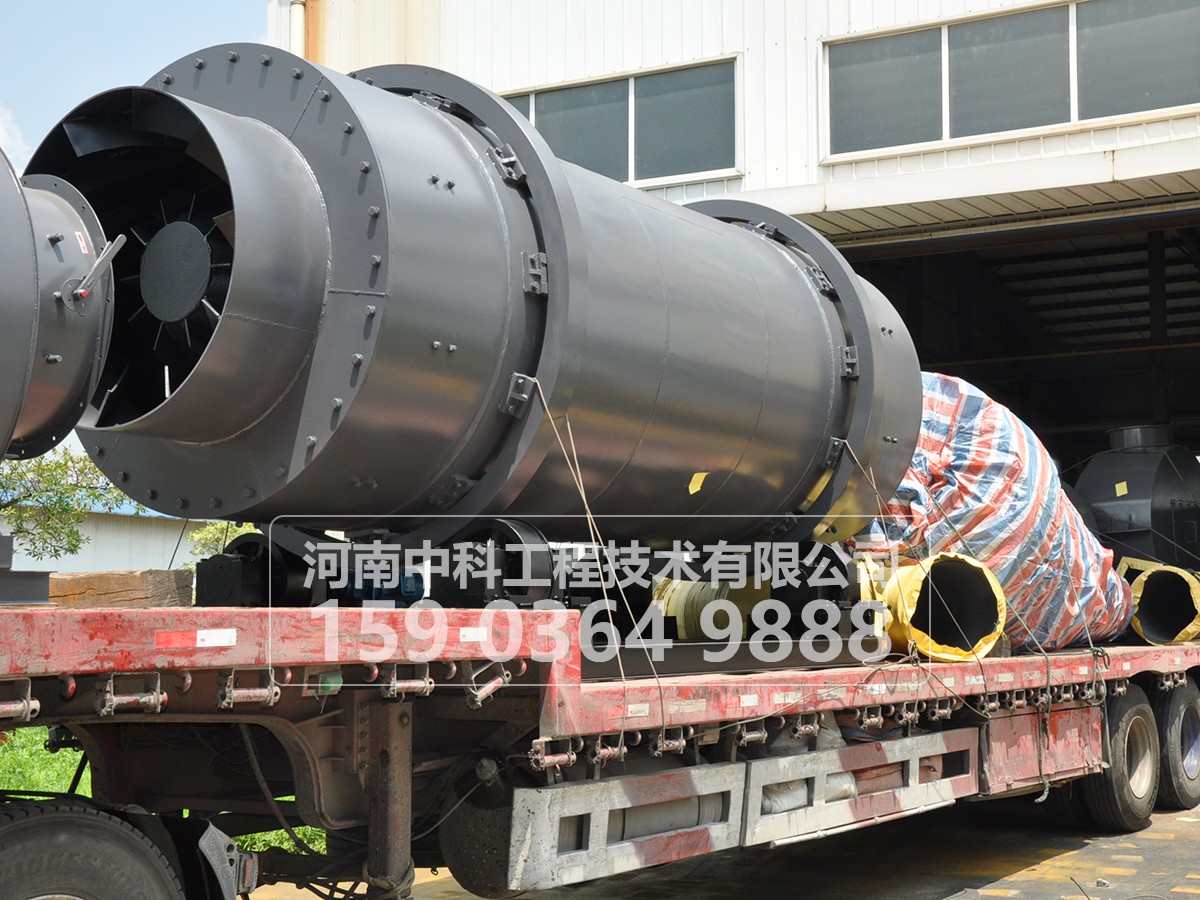

三回程烘干机是在单筒回转式烘干机基础上改进的 节能产品。

      三回程烘干机也称套筒烘干机，是由三个不同直径的同心圆筒按照一定的数学关系和结构形式，彼此相嵌组合而成的。三筒烘干机可适应铁粉、矿粉及其它混合材料，建筑业的干混砂浆，黄砂等以及化工、铸造等行业原材料烘干，是替代传统烘干设备的环保节能型产品。

三回程烘干机特点：

1、设备所需投资是国外进口产品的1/6。

2、物料终水份确保0.5%以下，是干混砂浆及矿渣粉生产线 产品。

3、筒体自我保温热效率高达70%以上（传统单筒烘干机热效率仅为35%），提高热效率35%。

4、燃料可适应煤、油、气。能烘20mm以下的块料、粒料和粉状物料。

5、比单筒烘干机减少占地50%左右，土建投资降低50%左右，电耗降低60%。

6、可根据用户要求轻松调控所要的终水份指标。

7、出气温度低，除尘设备使用时间长。

8、无需大小齿轮传动，采用托轮传动。

工作原理：

     物料由供料装置进入回转滚筒的内层,实现顺流烘干,物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换，物料移动至内层的另一端进入中层，进行逆流烘干，物料在中层不断地被反复扬进，呈进两步退一步的行进方式，物料在中层既充分吸收内层滚筒散发的热量，又吸收中层滚筒的热量，同时又延长了干燥时间，物料在此达到 干燥状态。物料行至中层另一端而落入外层，物料在外层滚筒内呈矩形多回路方式行进，达到干燥效果的物料在热风作用下快速行进排出滚筒，没有达到干燥效果的湿物料因自重而不能快速行进，物料在此矩形抄板内进行充分干燥，由此完成干燥目的。

三回程烘干机结构：

      三回程烘干机筒体内装有不同角度和间距的扬料板和导料板，这种结构能够保证被烘干物料在重力作用下沿着螺旋的运动方向运动，在筒内保持足够的停留时间和充分的分散度，致使物料在筒内与来自燃烧室内的热气流进行充分的热交换，消除了常规烘干设备截面常出现风洞而引起的热交换面积小、单位容积蒸发强度低的缺陷。

     特殊的三筒结构，使内筒和中筒被外筒包围而形成了一个自身保温系统，内、中筒体表面散发的热量参与到外一层筒内物料的热交换，而外筒又处在热气流的低温端，所以筒体的散热面积和热能损失明显降低。节能型三筒烘干机能充分利用余热，减少散热损失，增加热交换面积，使烘干机的单位容积蒸发强度大大提高，从而有效地提高了热能利用率，降低了能耗，使三筒烘干机的热效率得到较大幅度的提高。由于套筒烘干机的特殊结构，筒体的长度是单筒转筒烘干机的三分之一，基础面积比单筒转筒烘干机节约65%左右，基础投资相应降低。三筒烘干机采用托轮与轮带的摩擦传动，传动功率低，降低了设备工作时的噪音。密封系统采用了微接触技术，密封效果更佳，减少了粉尘污染。
